EKcraft Air Core Inductor предлагает профессиональные услуги по производству, производству и поставке на мировой рынок. Этот индуктор с воздушным сердечником не имеет эффекта магнитного насыщения, превосходной линейности и низких высокочастотных потерь. Мы предлагаем оптовые заказы и наслаждаемся ценами прямых поставок с завода. Свяжитесь с нами сейчас для получения предложения.

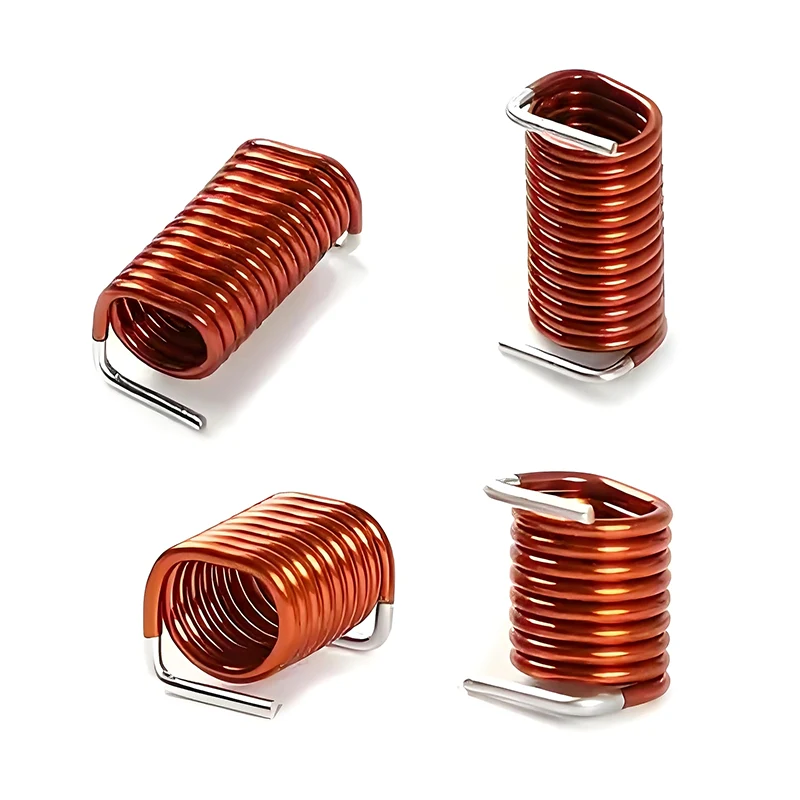

Индуктор с воздушным сердечником — это компонент индуктора без магнитного железного сердечника внутри. Его магнитный путь в основном состоит из воздуха. Таким образом, индуктор с воздушным сердечником позволяет избежать потерь на гистерезис и вихревые токи, а его рабочая частота может быть очень высокой. Поскольку магнитная проницаемость исходит от воздуха, значение индуктивности (L) не меняется в зависимости от тока, нет явления магнитного насыщения, и оно может поддерживать стабильное значение индуктивности даже при прохождении большого тока. Таким образом, этот дроссель с воздушным сердечником отлично подходит для использования в фильтрующих и силовых приложениях, связанных с высокими токами или значительными колебаниями тока.
|
Преимущества производительности |
Нет эффекта магнитного насыщения, нет потерь магнитного гистерезиса, нет потери на вихревые токи |
|
Преимущества материала |
Высокая проводимость, устойчивость к износу |
|
Структурные преимущества |
Высокая надежность |
|
Функциональный Преимущества |
Работа на чрезвычайно высокой частоте |
Применяется в усилителях мощности RF, сетях согласования импеданса, схемах настройки антенн, LC-генераторах, фильтрах и т. д.
|
Индуктивность (Л) |
6нГн - 30мГн, допуск от ±5% до ±20% |
|
Фактор качества (значение Q) |
Высокочастотный диапазон: 100 – 400 МГц; 95 - 230 |
|
Сопротивление постоянному току (DCR) |
≤2,11 мОм |
|
Номинальный ток |
1А-57А |
|
Температурный коэффициент |
40℃~120℃ |
Другие типы, кроме перечисленных выше, могут быть изготовлены в соответствии с потребностями заказчика.
1. При использовании следует учитывать, что его магнитное поле излучения может создавать помехи близлежащим чувствительным цепям. В таких случаях необходимо соблюдать дистанцию или добавлять экранирование.
2. Избегайте внешних воздействий или сжатий катушки, чтобы предотвратить любые изменения ее геометрической формы, которые могут привести к изменению значения индуктивности.
